Spawarka światłowodowa INNO View 5 PRO + obcinarka z pojemnikiem V10 PRO, zapasowa para elektrod, holdery SOC, akcesoria

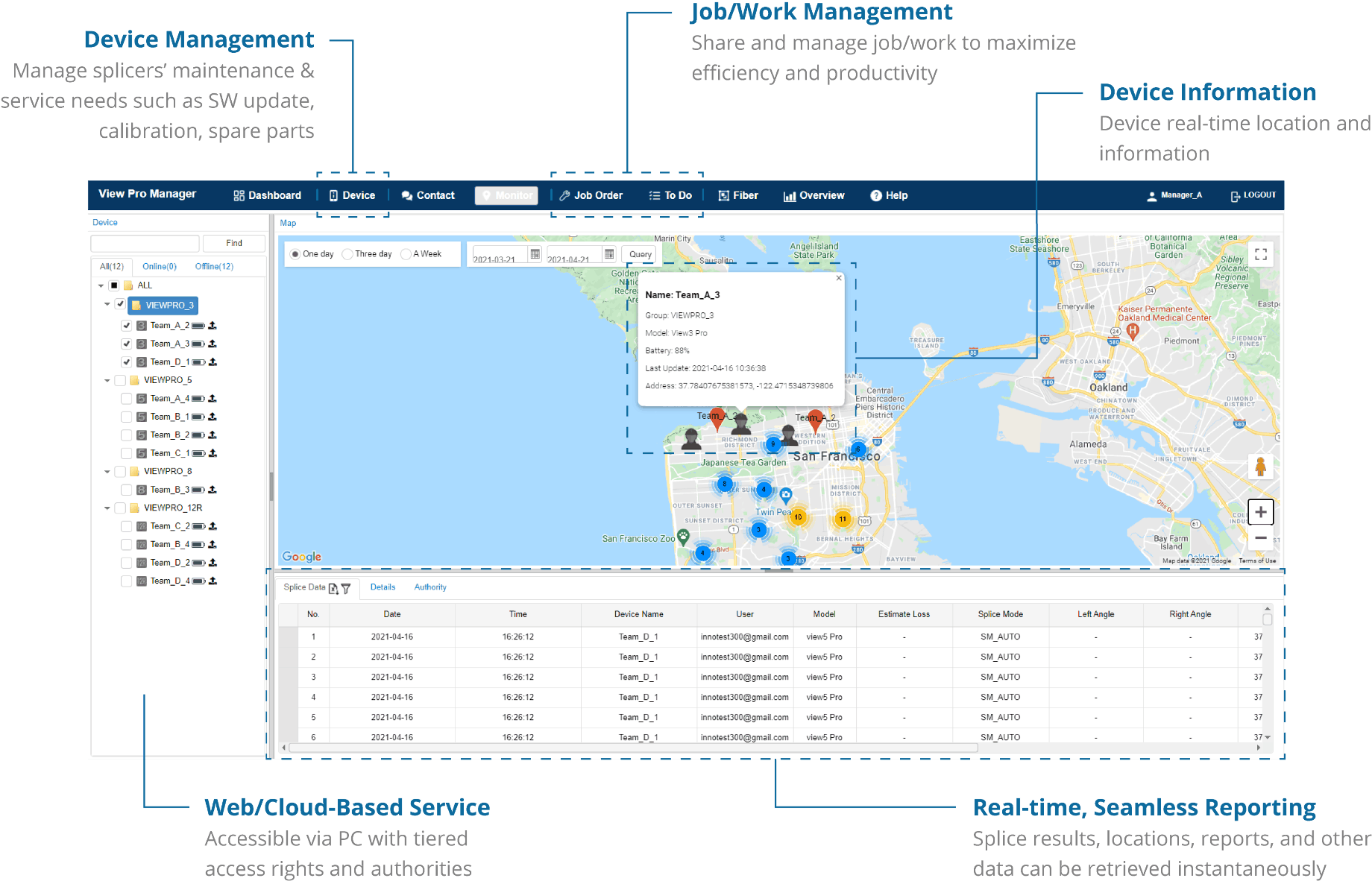

VIEW PRO Manager

Zintegrowana platforma zarządzająca działająca w chmurze dla spawarek INNO PRO

Opis

View 5 PRO - niezawodna spawarka światłowodowa z opcją centrowania do rdzenia. Wyposażona w 5-calowy dotykowy ekran LCD o wysokiej rozdzielczości. Menu urządzenia jest niezwykle intuicyjne i pozwala na sprawne rozpoczęcie pracy bez skomplikowanej konfiguracji wstępnej. Model wyróżnia zaawansowany układ optyczny, umożliwiający 520-krotne powiększenie obrazu. Odbywa się to poprzez dwukrotne stuknięcie palcem w ekran. Wbudowane 3 diody LED pozwalają na pracę również w ciemnym otoczeniu.

Funkcje i zalety

Wbudowany moduł IoT dla bezprzewodowej komunikacji
Sieciowy system operacyjny działający w czasie rzeczywistym
3 diody LED umożliwiające pracę w ciemnym otoczeniu
Ceramiczny zacisk zapewniający większą trwałość
Odłączana zgrzewarka SOC
Łatwa wymiana elektrod
Wymienny holder
5-calowy kolorowy ekran dotykowy LCD + interfejs Smart GUI
520-krotne powiększenie wyświetlanego obrazu
Podwójne stuknięcie palcem w ekran powiększa/pomniejsza obraz

Wyświetlacz LCD

5-calowy kolorowy ekran dotykowy LCD + interfejs Smart GUI
520-krotne powiększenie wyświetlanego obrazu

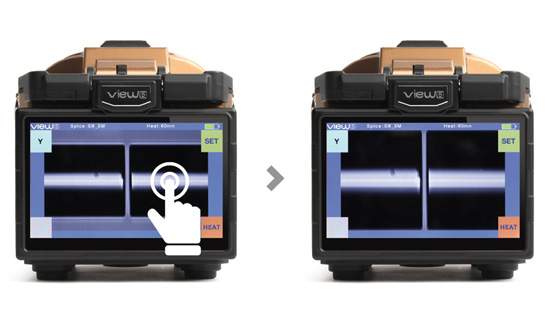

Powiększenie

Dwukrotne stuknięcie w ekran powiększa lub pomniejsza obraz
Powiększenie x520
Możliwość łatwego sprawdzenia stanu włókna

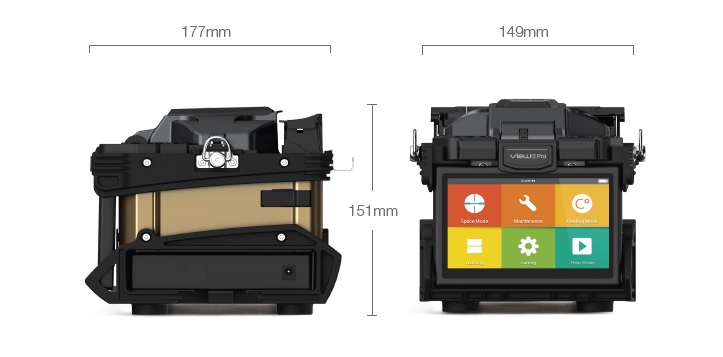

Waga i wymiary

Wysokość: 151 mm
Szerokość: 149 mm
Głębokość: 177 mm
Waga: 1.85 kg (bez baterii)

Bateria

Bateria LBT-52 wystarcza na wykonanie 200 spawów wraz ze zgrzewaniem. Stan baterii widoczny na wskaźniku.

Zgrzewarka

Zgrzewarka z podglądem włókna
Użytkownik może w łatwy sposób podejrzeć proces zgrzewania przez okienko ze szkła powiększającego

Zacisk

Niezależny ruch zacisków
Oba zaciski są niezależne.
Jeśli zacisk trzeba wymienić, można zmienić jeden, a nie oba.

Podświetlenie LED

3 jasne diody LED umożliwiające pracę w ciemnym otoczeniu

Broszura:

Certyfikat:

Specyfikacja

Model	View 5 PRO
Wymiary W×D×H [mm]	149 × 177 × 151
Waga [kg]	2.21 (z baterią) 1.85 (bez baterii)
Ilość włókien	Single
Rodzaje włókien	SM (ITU-T G.652 & G.657) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-T G.655)
Średnica włókna / średnica płaszcza	100μm ~ 125μm 200μm ~ 3mm
Długość cięcia	5 ~ 16mm
Straty na łączeniu [dB]	SM: 0.02 MM: 0.01 DS: 0.03 NZDS: 0.03 G.657: 0.02 (ITU-T Standard)
Straty odbiciowe [dB]	≥60
Szacowana strata na łączeniu	Dostępna
Czas spawania	Tryb szybki: 7 sekund Tryb automatyczny: 9 sekund
Tryby spawania	Maksymalnie 128 trybów
Długość osłonki spawu	20 ~ 60mm
Czas zgrzewania	13 sekund (45mm, cienkie 60mm) 15 sekund (60mm)
Tryby zgrzewania	Maksymalnie 32 tryby
Test na rozciąganie [N]	1.96 ~ 2.25
Oświetlenie	3 białe diody LED
Wyświetlacz	5.0" kolorowy wyświetlacz LCD, w pełni dotykowy
Podgląd włókien	X, Y, XY, X/Y
Powiększenie	320 ~ 520x
Pojemność zapisów	10000 danych spawów 10000 zdjęć spawów
Zasilacz	AC input: 100 - 240V DC input: 9 - 14V
Porty	USB typ C Nano SIM
Bateria	LBT-52, około 200 wykonanych cykli
Sposób obsługi	Przyciski, ekran dotykowy
GPS	Dostępny
Żywotność elekotrdy	5500 łuków
Warunki pracy	Wysokość: 0 ~ 5000m Wilgotność: 0 ~ 95% Temperatura: -10 ~ 50ºC Maksymalna prędkość wiatru: 15m/s
Warunki przechowywania	Wilgotność: 0 ~ 95% Temperatura: -40 ~ 80ºC

Zawartość zestawu

	Model	Ilość
Spawarka	View 5 PRO	1
Obcinarka	V10 PRO	1
Holdery włókien	FH-45 (zamontowane)	1 para
Holdery SOC	FH-SOC/FH-SC (uchwyt do spawania SOC) + uchwyt SOC do piecyka	1 komplet
Zasilacz	JS-180300	1
Tacka do chłodzenia	CG-22	1
Dodatkowa para elektrod	E-70	1 para
Bateria	LBT-52 (5200mAh)	1
Inne kompatybilne baterie	LBT-50 (4200mAh) LBT-40 (4200mAh)	0 0
Kabel zasilający	ACC-25	1
Walizka transportowa	ICC-55	1
Tacka robocza	IWS-06	1
Kabel USB	USB-7P	1

Rozszerzona 3-letnia gwarancja dotyczy samej spawarki jako urządzenia, na pozostałe elementy zestawu takie jak gilotynka i bateria obowiązuje 12 miesięczny okres gwarancji (1 rok)

Rabaty przyznawane automatycznie na cały asortyment sklepu, w odniesieniu do spawarek nie mają zastosowania w pełnej wysokości

Specyfikacja

Specyfikacja
Producent	INNO Instrument
Czas spawania [s]	7s
Czas zgrzewania [s]	13s
Ilość silników wyrównujących	6 sztuk
Maksymalne powiększenie	520x
Pojemność baterii [mAh]	5200mAh
Rodzaj centrowania	Centrowanie do rdzenia
Rozmiar wyświetlacza ["]	5.0"
Średnia strata spawu [dB]	0.01dB
