Mufa światłowodowa Tracom SC-D4-D-B-000 048J-04xP037VX-B13
W magazynie
SKU
TR-FOSC-D-D-V3B
95,00 zł netto
116,85 zł z VAT 23%

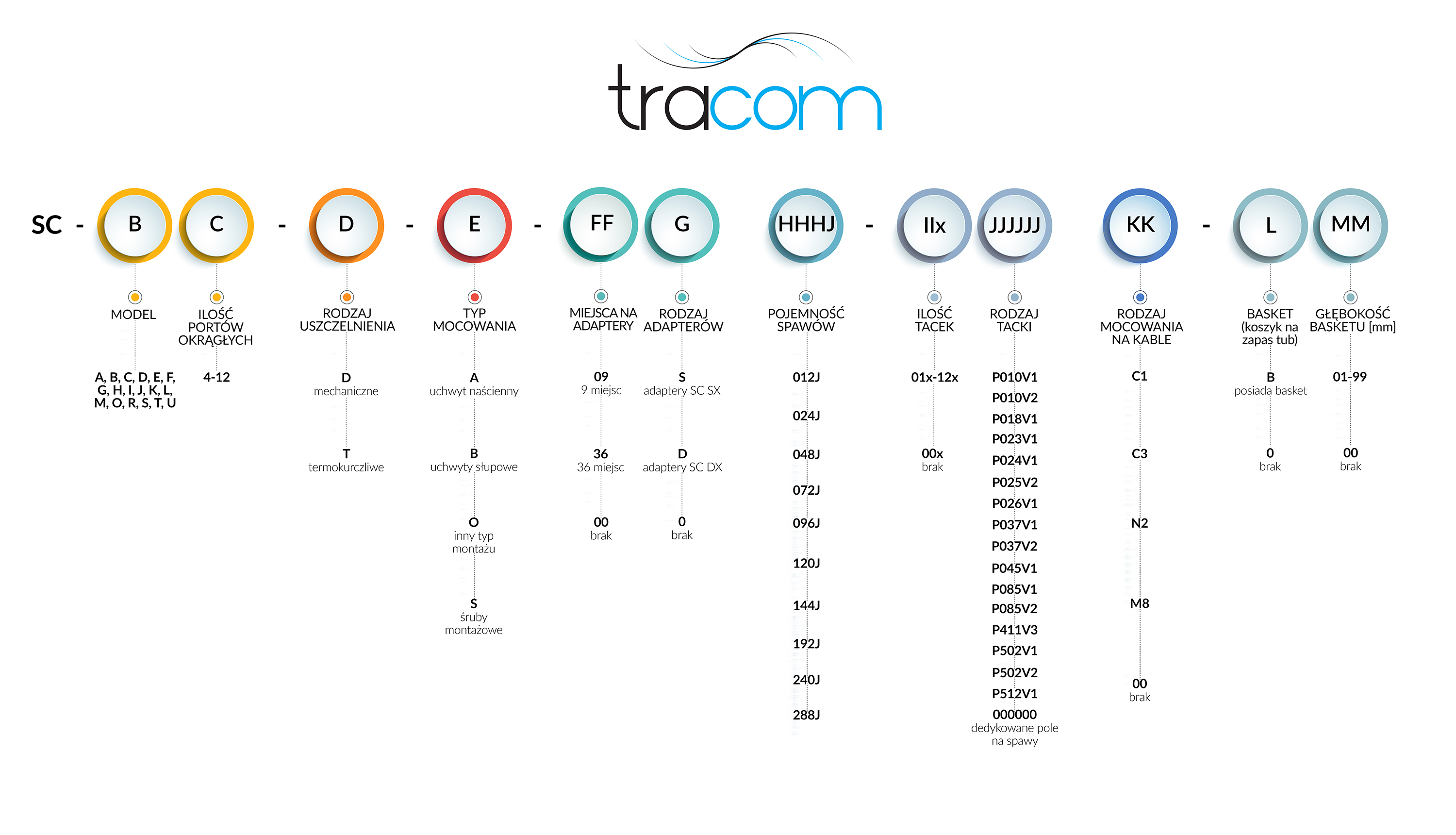

Schemat nazewnictwa kopułowych muf serii Tracom
Seria kopułowych muf Tracom wyposażona jest w pełni hermetyczne, termozgrzewalne lub mechaniczne porty wlotu/wylotu. Mufa tego typu jest stosowana do ochrony splotów kabli światłowodowych i aplikacji rozgałęziających. Obudowa jest wykonana z wysokiej jakości tworzywa sztucznego odpornego na promieniowanie UV, niską (-40°C) i wysoką (+60°C) temperaturę, oraz substancje chemiczne co sprawia, że nadaje się zarówno do instalacji napowietrznych jak i kanałowych oraz doziemnych. Posiada stopień ochrony IP68. Zaprojektowana jest tak by jej instalacja przebiegała w sposób nieskomplikowany i sprawny. Organizację włókien światłowodowych w mufie ułatwiają tacki światłowodowe, które można dokupić osobno, dzięki czemu klient sam decyduje czy w ogóle są mu potrzebne i w jakiej ilości. Wszystkie metalowe elementy mufy wykonane są z materiałów odpornych na korozję.
Mufa światłowodowa Tracom D-D została zaprojektowana w oparciu o konstrukcję sprawdzonej i bardzo popularnej mufy światłowodowej Tracom D (24/48J 4x037). Od swojego pierwowzoru odróżnia ją mechaniczny system uszczelnienia portów - poprzez znajdujące się na wyposażeniu mufy gumki i dławiki (patrz zdjęcia).
| Nazwa | Typ | Wysokość (Økopuły/ Ømontażowa) [mm] | Waga [kg] | Tacka (spawy) | Max. pojemność spawów (tacek) | Max. adapterów | Uszczelnienie | Porty [mm] | |
| Okrągłe | Owalne | ||||||||
| Tracom SC-D4-T-A-000 048J-04xP037VX-B13 | A | 295.00 (116.00/195.00) | 0.95* 1.25 | P037 (6/12)** | 24/48J** (4) | - | Termo | 3× (18) | 1× (18×28) |
| Tracom SC-D4-T-B-000 048J-04xP037VX-B13 | B | 295.00 (116.00/190.00) | 1.00* 1.30 | P037 (6/12)** | 24/48J** (4) | - | Termo | 3× (18) | 1× (18×28) |
| Tracom SC-D4-D-A-000 048J-04xP037VX-B13 | A | 310.00 (116.00/195.00) | 1.05* 1.35 | P037 (6/12)** | 24/48J** (4) | - | Mechaniczne | 4× (18.5) | - |
| Tracom SC-D4-D-B-000 048J-04xP037VX-B13 | B | 310.00 (116.00/190.00) | 1.10* 1.40 | P037 (6/12)** | 24/48J** (4) | - | Mechaniczne | 4× (18.5) | - |
| Tracom SC-G4-T-A-000 096J-04xP010VX-B12 | A | 425.00 (134.00/204.00) | 1.40* 1.80 | P010 (12/24)** | 48/96**(4) | - | Termo | 3× (18) | 1× (22×32) |
| Tracom SC-G4-T-B-000 096J-04xP010VX-B12 | B | 425.00 (134.00/214.00) | 1.42* 1.82 | P010 (12/24)** | 48/96**(4) | - | Termo | 3× (18) | 1× (22×32) |
| Tracom SC-G4-D-A-000 096J-04xP010VX-B12 | A | 415.00 (134.00/204.00) | 1.47* 1.87 | P010 (12/24)** | 48/96**(4) | - | Mechaniczne | 4× (18.5) | - |
| Tracom SC-G4-D-B-000 096J-04xP010VX-B12 | B | 415.00 (134.00/214.00) | 1.49* 1.89 | P010 (12/24)** | 48/96**(4) | - | Mechaniczne | 4× (18.5) | - |
| Tracom SC-L5-T-A-000 144J-06xP085VX-B12 | A | 505.00 (153.00/213.00) | 1.80* 2.30 | P085 (24) | 144 (6) | - | Termo | 4× (17) | 1× (33×40) |
| Tracom SC-L5-T-B-000 144J-06xP085VX-B12 | B | 505.00 (153.00/223.00) | 1.82* 2.32 | P085 (24) | 144 (6) | - | Termo | 4× (17) | 1× (33×40) |
| Tracom SC-L5-D-A-36S 072J-03xP085VX-000 | A | 510.00 (150.00/220.00) | 2.34* 3.04 | P085 (24) | 72 (3) | 36× SC SX | Mechaniczne | 4× (18.2), 1× (40.8) | - |
| Tracom SC-L5-D-B-36S 072J-03xP085VX-000 | B | 520.00 (153.00/223.00) | 2.46* 3.26 | P085 (24) | 72 (3) | 36× SC SX | Mechaniczne | 4× (18.4), 1× (41.8) | - |
| Tracom SC-R5-T-O-000 144J-06xP045V1-B17 | - | 505.00 (175.00/230.00) | 2.30* 2.70 | P045 (24) | 144 (6) | - | Termo | 4× (21) | 1× (34×63) |
| Tracom SC-R5-D-O-000 144J-06xP045V1-B17 | - | 505.00 (175.00/230.00) | 2.30* 2.70 | P045 (24) | 144 (6) | - | Mechaniczne | 4× (18.5), 2× (19) | - |
| Tracom SC-S7-T-O-000 144J-06xP045V1-B17 | - | 505.00 (175.00/230.00) | 2.30* 2.70 | P045 (24) | 144 (6) | - | Termo | 4× (21) | 1× (29×54) |
| Tracom SC-T7-T-A-000 240J-10xP085VX-B12 | - | 530.00 (190.00/270.00) | 2.94* 3.89 | P085 (24) | 240 (10) | - | Termo | 6× (18) | 1× (37×69) |
| Tracom SC-U7-T-A-000 288J-12xP085VX-B12 | A | 520.00 (185.00/265.00) | 2.55* 3.35 | P085 (24) | 288 (12) | - | Termo | 6× (17.5) | 1× (37×69) |
| *1 waga netto (mufa + uchwyt montażowy) [bez akcesoriów, opakowania / bez tacek]. *2 przy podwójnym układaniu spawów. | |||||||||
Mufa dostępna w 4 wersjach: Typ-A z mocowaniem na ścianę (D z uszczelnieniem termo lub D-D z uszczelnieniem mechanicznym) oraz Typ-B z mocowaniem na słup (D z uszczelnieniem termo lub D-D z uszczelnieniem mechanicznym).
Kompletna mufa Tracom SC-D4-D-B-000 048J-04xP037VX-B13 zawiera (patrz zdjęcia):
• Wspornik do mocowania mufy na słupie/innym obiekcie,
• Gumki do uszczelnienia wlotów kabli,
• Klucz do dławików,
• Klucz do dławików,
• Osłonki spawów 45mm,
• Tuby ochronne do dystrybucji włókien,
• Samoprzylepna taśma ochronna,
• Papierowe etykiety,
• Plastikowe opaski zaciskowe jednokrotnego użytku (trytytki).
Akcesoria konieczne do dokupienia:
Informacje odnośnie wysyłki:
• Ilość w kartonie zbiorczym: 6szt.
• Maksymalna ilość w paczce kurierem UPS: 18szt.
• Maksymalna ilość na palecie EUR1: 120szt.
• Maksymalna ilość na palecie EUR2 (przemysłowej): 144szt.
Schemat nazewnictwa kopułowych muf serii Tracom
Mufy kopułowe z serii Tracom wyposażone są w pełni hermetyczne, termozgrzewalne lub mechaniczne porty wlotu/wylotu. Mufy tego typu są stosowane do ochrony splotów kabli światłowodowych i aplikacji rozgałęziających. Ich obudowa wykonana jest z wysokogatunkowego tworzywa sztucznego, odpornego na promieniowanie UV, skrajnie niskie temperatury (-40°C), wysokie temperatury (+60°C) oraz działanie substancji chemicznych, co umożliwia stosowanie muf zarówno w instalacjach napowietrznych, jak i kanałowych czy doziemnych.
Mufy charakteryzują się klasą szczelności IP68. Zaprojektowano je tak, aby montaż był jak najprostszy i najbardziej efektywny. Organizację włókien ułatwiają dedykowane tacki światłowodowe, które można dokupić osobno - rozwiązanie to pozwala użytkownikowi samodzielnie zdecydować o ich potrzebie i liczbie.
Wszystkie elementy metalowe zastosowane w mufach wykonano z materiałów odpornych na korozję.
Mufy kopułowe Tracom dostępne w naszej ofercie:
| Nazwa | Typ | Wysokość (Økopuły/ Ømontażowa) [mm] |
Waga [kg] |
Tacka (spawy) |
Max. pojemność spawów (tacek) |
Max. ilość adapterów |
Uszczelnienie | Porty [mm] | |
| Okrągłe | Owalne | ||||||||
| Tracom SC-D4-D-A-000 048J-04xP037VX-B13 | A | 310.00 (116.00/195.00) |
1.05* 1.35 |
P037 (6/12)** | 24/48J** (4) | - | Mechaniczne | 4× Ø18.5 | - |
| Tracom SC-D4-D-B-000 048J-04xP037VX-B13 | B | 310.00 (116.00/190.00) |
1.10* 1.40 |
P037 (6/12)** | 24/48J** (4) | - | Mechaniczne | 4× Ø18.5 | - |
| Tracom SC-D4-T-A-000 048J-04xP037VX-B13 | A | 295.00 (116.00/195.00) |
0.95* 1.25 |
P037 (6/12)** | 24/48J** (4) | - | Termo | 3× Ø18 | 1× 18×28 |
| Tracom SC-D4-T-B-000 048J-04xP037VX-B13 | B | 295.00 (116.00/190.00) |
1.00* 1.30 |
P037 (6/12)** | 24/48J** (4) | - | Termo | 3× Ø18 | 1× 18×28 |
| Tracom SC-G4-D-A-000 096J-04xP010VX-B12 | A | 415.00 (134.00/204.00) |
1.47* 1.87 |
P010 (12/24)** | 48/96**(4) | - | Mechaniczne | 4× Ø18.5 | - |
| Tracom SC-G4-D-B-000 096J-04xP010VX-B12 | B | 415.00 (134.00/214.00) |
1.49* 1.89 |
P010 (12/24)** | 48/96**(4) | - | Mechaniczne | 4× Ø18.5 | - |
| Tracom SC-G4-T-A-000 096J-04xP010VX-B12 | A | 425.00 (134.00/204.00) |
1.40* 1.80 |
P010 (12/24)** | 48/96**(4) | - | Termo | 3× Ø18 | 1× 22×32 |
| Tracom SC-G4-T-B-000 096J-04xP010VX-B12 | B | 425.00 (134.00/214.00) |
1.42* 1.82 |
P010 (12/24)** | 48/96**(4) | - | Termo | 3× Ø18 | 1× 22×32 |
| Tracom SC-H6-D-S-000 096J-04xP023V1-000 | S | 322.00 | 3.00 | P023 (12/24)** | 48/96** (4) | - | Mechaniczne | 2x Ø20 2x Ø16 2x Ø13 |
- |
| Tracom SC-K4-T-O-09S 024J-00x000000-000 | O | 295.00 | 1.10 | dedykowane pole na spawy | 12/24** | 9x SC SX | Termo | 2x Ø16 2x Ø12 |
- |
| Tracom SC-L5-D-A-36S 072J-03xP085VX-000 | A | 510.00 (150.00/222.00) |
2.34* 3.04 |
P085 (24) | 72 (3) | 36x SC SX | Mechaniczne | 4x Ø18.2 1x Ø40.8 |
- |
| Tracom SC-L5-D-B-36S 072J-03xP085VX-000 | B | 520.00 (153.00/223.00) |
2.46* 3.26 |
P085 (24) | 72 (3) | 36x SC SX | Mechaniczne | 4x Ø18.2 1x Ø40.8 |
- |
| Tracom SC-L5-T-A-000 144J-06xP085VX-B12 | A | 505.00 (153.00/213.00) |
1.80* 2.30 |
P085 (24) | 144 (6) | - | Termo | 4x Ø17.0 | 1x 33×40 |
| Tracom SC-L5-T-B-000 144J-06xP085VX-B12 | B | 505.00 (153.00/223.00) |
1.82* 2.32 |
P085 (24) | 144 (6) | - | Termo | 4x Ø17.0 | 1x 33×40 |
| Tracom SC-M2-D-S-000 096J-04xP023V1-000 | S | 280.00 | 2.30 | P023 (12/24)** | 48/96* (4) | - | Mechaniczne | 2x Ø25.0 | - |
| Tracom SC-R5-D-O-000 144J-06xP045V1-B17 | O | 505.00 (175.00/230.00) |
2.30* 2.70 |
P045 (24) | 144 (6) | - | Mechaniczne | 4× Ø18.5 2× Ø19 |
- |
| Tracom SC-R5-T-O-000 144J-06xP045V1-B17 | O | 505.00 (175.00/230.00) |
2.30* 2.70 |
P045 (24) | 144 (6) | - | Termo | 4× Ø21 | 1× 34×63 |
| Tracom SC-S7-T-O-000 144J-06xP045V1-B17 | O | 505.00 (175.00/230.00) |
2.30* 2.70 |
P045 (24) | 144 (6) | - | Termo | 4× Ø21 | 1× 29×54 |
| Tracom SC-T7-T-A-000 240J-10xP085VX-B12 | A | 530.00 (190.00/270.00) |
2.94* 3.89 |
P085 (24) | 240 (10) | - | Termo | 6× Ø18 | 1× 37×69 |
| Tracom SC-U7-T-A-000 288J-12xP085VX-B12 | A | 520.00 (185.00/265.00) |
2.55* 3.35 |
P085 (24) | 288 (12) | - | Termo | 6× Ø17.5 | 1× 37×69 |
* Waga netto: mufa + uchwyt montażowy (bez akcesoriów, opakowania, bez tacek).
** Przy podwójnym ułożeniu spawów.
Kompletna mufa zawiera:
- Wspornik do mocowania mufy na słupie/innym obiekcie
- Gumki do uszczelnienia wlotów kabli
- Klucz do dławików
- Osłonki spawów 45 mm
- Tuby ochronne do dystrybucji włókien
- Samoprzylepna taśma ochronna
- Papierowe etykiety
- Plastikowe opaski zaciskowe jednokrotnego użytku (trytytki).
Akcesoria konieczne do dokupienia:
- Tacka światłowodowa Tracom P037V-12F [2x06F] 1-4 szt.
Informacje odnośnie wysyłki:
- Ilość w kartonie zbiorczym: 6 szt.
- Maksymalna ilość w paczce kurierem UPS: 18 szt.
- Maksymalna ilość na palecie EUR1: 120 szt.
- Maksymalna ilość na palecie EUR2 (przemysłowej): 144 szt.
| Producent | Tracom |
|---|---|
| Kolor mufy | Czarny |
| Max. ilość spawów | 48 |
| Stopień ochrony | IP68 |
| Typ mocowania | Słup |
