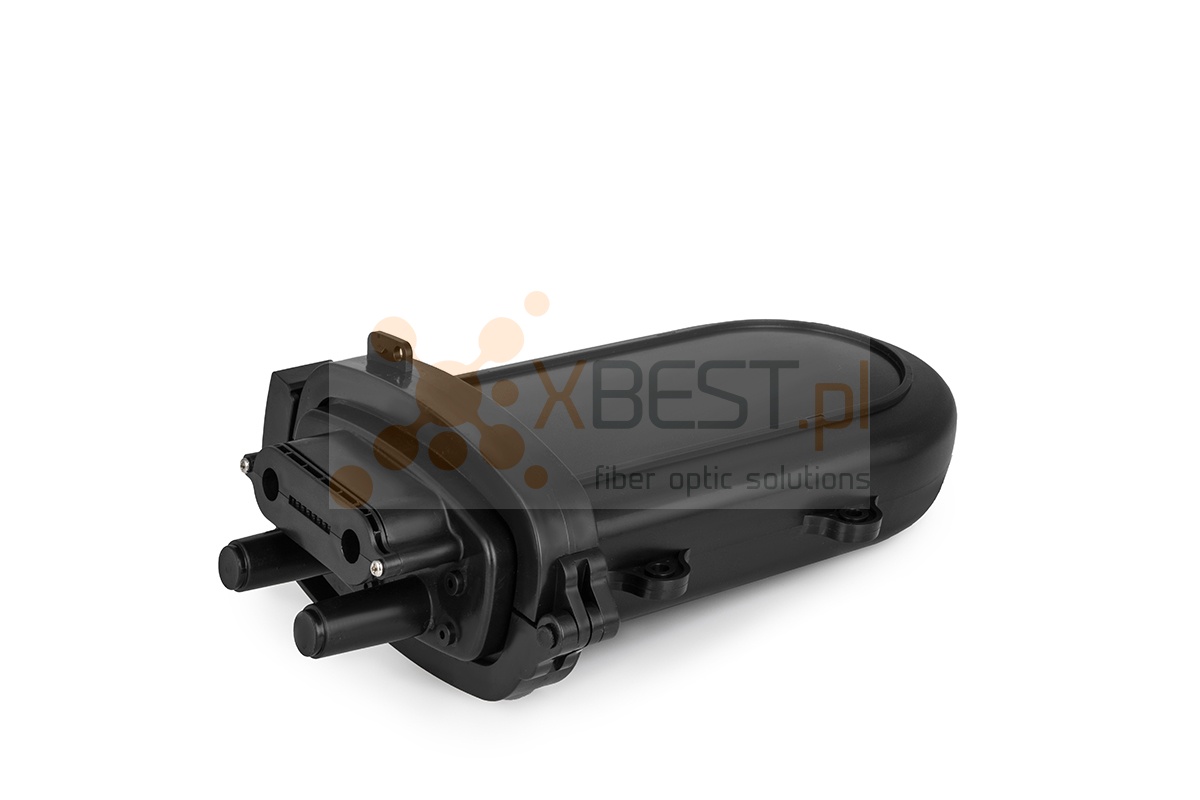

Mufa światłowodowa Tracom SC-G4-D-A-000 096J-04xP010VX-B12

W magazynie
SKU
TR-FOSC-G-D
120,00 zł netto 147,60 zł z VAT 23%

Schemat nazewnictwa kopułowych muf serii Tracom


Mufa światłowodowa Tracom SC to kopułowa obudowa przeznaczona do ochrony połączeń światłowodowych, organizacji włókien oraz realizacji aplikacji rozgałęziających w sieciach telekomunikacyjnych. Umożliwia bezpieczne przechowywanie spawów i zapasów włókien, chroniąc je przed wpływem czynników zewnętrznych oraz uszkodzeniami mechanicznymi.

Mufy z serii Tracom SC wykonane są z wysokiej jakości tworzywa sztucznego odpornego na promieniowanie UV, działanie substancji chemicznych oraz zmienne warunki temperaturowe. W zależności od modelu wyposażone są w mechaniczne lub termozgrzewalne systemy uszczelnienia portów kablowych, zapewniające odpowiednią szczelność połączeń. Konstrukcja umożliwia montaż w instalacjach napowietrznych, kanalizacyjnych oraz doziemnych.

Organizację włókien ułatwiają dedykowane tacki światłowodowe, dobierane odpowiednio do konkretnego modelu mufy. Różne warianty konstrukcyjne i pojemnościowe pozwalają dopasować rozwiązanie do wymagań danej sieci - od mniejszych instalacji abonenckich po rozbudowane sieci dystrybucyjne. Metalowe elementy konstrukcyjne wykonano z materiałów odpornych na korozję.


Najważniejsze cechy:

  • Kopułowa konstrukcja przeznaczona do ochrony połączeń światłowodowych

  • Zastosowanie w instalacjach napowietrznych, kanalizacyjnych i doziemnych

  • Obudowa z tworzywa sztucznego odpornego na promieniowanie UV i substancje chemiczne

  • Odporność na temperatury od -40°C do +60°C

  • Mechaniczne lub termozgrzewalne uszczelnienie portów kablowych - zależnie od modelu

  • Wysoka szczelność obudowy

  • Możliwość zastosowania dedykowanych tacek światłowodowych do organizacji spawów

  • Metalowe elementy odporne na korozję

  • Różne warianty pojemności i konfiguracji portów kablowych.


Model mufy Tracom SC-G4-D-A-000 096J-04xP010VX-B12
Typ mufy Kopułowa
Wymiary
(wysokość x Ø kopuły x Ø montażowa)
420 x 130 x 210 mm
Waga 1.47*/1.87 kg
Materiał obudowy Tworzywo sztuczne
Kolor Czarny
Odporność temperaturowa -40°C do +60°C
Odporność na promieniowanie UV Tak
Odporność na substancje chemiczne Tak
Stopień ochrony IP68
Typ uszczelnienia portów Mechaniczne
Maksymalna liczba spawów (tacek) 48/96J** (4)
Typ tacki światłowodowej P010 (12/24)**
Liczba i średnica portów kablowych
Okrągłe: 4× Ø18.5
Owalne: -
Typ mocowania Ścienne

* Waga netto: mufa + uchwyt montażowy (bez akcesoriów, opakowania, bez tacek).
** Przy podwójnym ułożeniu spawów.


Kompletna mufa zawiera:

  • Wspornik do mocowania mufy na ścianie/innym obiekcie
  • Gumki do uszczelnienia wlotów kabli
  • Klucz do dławików
  • Osłonki spawów 60 mm
  • Tuby ochronne do dystrybucji włókien
  • Samoprzylepna taśma ochronna
  • Papierowe etykiety
  • Plastikowe opaski zaciskowe jednokrotnego użytku (trytytki).


Akcesoria konieczne do dokupienia:

  • Tacka światłowodowa Tracom P010V-24F [2x12F] 1-4 szt.

Informacje odnośnie wysyłki:

  • Ilość w kartonie zbiorczym: 6 szt.
  • Maksymalna ilość w paczce kurierem UPS: 9 szt.
  • Maksymalna ilość na palecie EUR2 (przemysłowej): 96 szt.

Specyfikacja
Producent Tracom
Kolor mufy Czarny
Max. ilość spawów 96
Stopień ochrony IP68
Typ mocowania Ściana
↑
